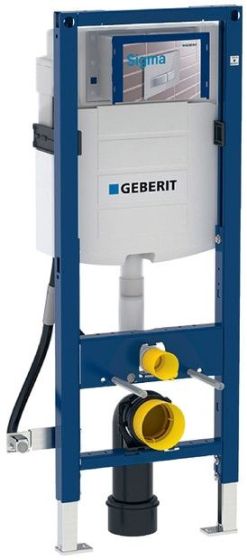

Geberit Duofix element montażowy do WC UP320 Sigma dla niepełnosprawnych H112 111.335.00.5

Zastosowanie

• Do wiszących misek WC o długości ≤ 70 cm
• Do montażu na podłożu o grubości warstw podłogi 0-20 cm
• Do montażu w częściowej ściance systemu Duofix przed ścianą pełną lub ścianą z płyty gipsowej
• Do montażu w ściance systemu Duofix o wysokości pomieszczenia
• Do montażu w ściance GIS częściowej lub o wysokości pomieszczenia przed ścianą pełną lub ścianą z płyty gipsowej
• Do montażu przed ścianą pełną lub ścianą z płyty gipsowej
• Do montażu w instalacji naściennej częściowej lub o wysokości pomie
• do wiszących misek WC o długości do 70 cm
• przystosowane dla osób niepełnosprawnychszczenia przed ścianą pełną lub ścianą z płyty gipsowej
• Do montażu w ścianie z płyty gipsowej o wysokości pomieszczenia
• Nie nadaje się do osadzenia w betonie

Charakterystyka

• Spłukiwanie dwudzielne z przyciskiem uruchamiających Geberit Sigma01, Sigma20, Sigma30, Sigma50, Sigma60, Sigma70, Sigma80
• Spłukiwanie jednoilościowe z przyciskiem uruchamiającym Sigma10, Sigma30 1M oraz Mambo Funkcja "stop" z przyciskiem uruchamiającym Sigma10, Sigma30 1M oraz Mambo
• Rama nadaje się również do misek ustępowych o małej powierzchni przylegania
• Kolano przyłączeniowe z możliwością montażu na różnych głębokościach bez użycia narzędzi, zakres regulacji 45 mm
• Kolano przyłączeniowe montowane w pionie w jednej płaszczyźnie z przodu w położeniu głębokim Kolano przyłączeniowe przedłużone, do podłączenia w podłodze
• Mocowanie kolana odpływowego izolowane akustycznie
• Spłuczka podtynkowa z przyciskiem z przodu, z izolacją przeciwroszeniową
• Przy ustawieniach fabrycznych ponowne spłukiwanie możliwe natychmiast
• Prace montażowe i serwisowe w obrębie spłuczki podtynkowej bez użycia narzędzi
• Przyłącze wody na górze, z boku przesunięte w lewo
• Obudowa ochronna zabezpiecza otwór serwisowy przez wilgocią i zabrudzeniem
• Obudowa ochronna z możliwością skrócenia na wykonanie otworu rewizyjnego, pasująca do przycisków uruchamiających na płaszczyźnie płyty
• Wyposażona w rurkę osłonową do dopływu wody do podłączania urządzeń Geberit AquaClean
• Rama z otworami ø 9 mm do zamocowania w drewnianej ścianie szkieletowej
• Samonośny Rama o profilu C 4x4 cm Rama malowana proszkowo, niebieski ultramaryna Nóżki regulowane o 5 cm Obrotowa płyta pod nogę, do montażu w profilach UW50 i UW75
• Możliwość ustawienia ilości spłukiwanej wody 4 l dla dużego spłukiwania oraz 2 l dla małego spłukiwania

Dane techniczne

• Zakres ciśnienia przepływu 0,1-10 bar Maksymalna temperatura robocza wody 25 °C
• Ustawienie fabryczne ilości wody do spłukiwania 6 i 3 l
• Zakres ustawień dla spłukiwania z dużą ilością wody 4,5 / 6 / 7,5 l
• Zakres ustawień dla spłukiwania z niewielką ilością wody 3-4 l

Zakres dostawy

• Przyłącze wody R 1/2“, kompatybilne z adapterem MeplaFix, z wbudowanym zaworem kątowym i kółkiem ręcznym
• Obudowa ochronna otworu serwisowego
• 2 wsporniki dystansowe
• Zestaw króćców przyłączeniowych, ø 90 mm
• Kolano przyłączeniowe 90° z PE-HD, ø 90 mm
• Złączka przejściowa, PE-HD, ø 90/110 mm
• 2 zaślepki ochronne
• 2 pręty gwintowane M12
• Materiał mocujący
• Nie zawiera przycisku uruchamiającego i i wsporników dystansowych ( sprzedawane oddzielnie ).
